Shelly Plus 1PM : câblage et intégration Home Assistant

Le Shelly Plus 1PM est probablement le micromodule le plus polyvalent du marché français en 2026. Derrière un interrupteur, dans le tableau électrique ou directement sur une charge résistive, il transforme n'importe quel appareil en élément de domotique contrôlable localement — sans cloud, sans abonnement, et avec une mesure de consommation au watt près.

Ce guide couvre l'installation complète : câblage pour les trois cas d'usage les plus courants en France (éclairage, radiateur, chauffe-eau), intégration dans Home Assistant en auto-découverte, et quelques automations concrètes pour rentabiliser l'investissement dès la première semaine.

Shelly Plus 1PM — présentation et cas d'usage

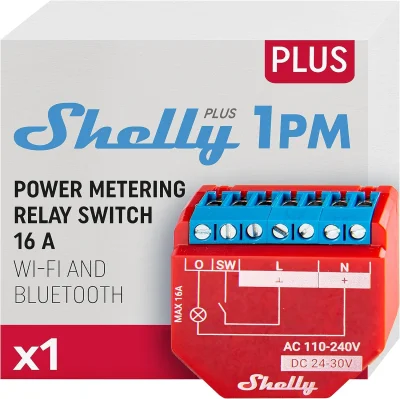

Le Shelly Plus 1PM est un micromodule relais WiFi de génération 2 (Gen2). Il intègre un relais 16A avec mesure de puissance en temps réel, ce qui le différencie du Shelly Plus 1 (identique mais sans mesure de consommation). Sa fiche technique :

• Courant max : 16A — charge résistive jusqu'à 3 500 W à 230 V
• Mesure de puissance, tension, courant et énergie cumulée
• WiFi 802.11 b/g/n 2,4 GHz + Bluetooth 4.2 (configuration initiale)
• Dimensions : 43 × 36 × 15,5 mm — compatible boîte d'encastrement 55 mm
• Certification "Works with Home Assistant" (intégration locale native)
• Température de fonctionnement : -20 °C à +40 °C

Les trois cas d'usage les plus courants en installation française :

• Éclairage : remplacement d'un interrupteur simple ou va-et-vient, avec contrôle horaire et présence
• Radiateur électrique : contrôle du fil pilote ou de l'alimentation directe — idéal pour les radiateurs à inertie ou les convecteurs
• Chauffe-eau électrique : forçage aux heures creuses EDF, intégration avec les données Linky via Home Assistant

Ce qu'il faut avant de commencer

Le neutre est obligatoire

Le Shelly Plus 1PM nécessite un neutre (borne N) pour fonctionner. C'est la contrainte principale à vérifier avant l'achat. Si votre boîte d'interrupteur ne contient que la phase et le retour de lampe, sans neutre, le module ne peut pas être alimenté.

En France, les installations récentes (post-2010) disposent généralement du neutre dans toutes les boîtes de derivation, mais les installations plus anciennes peuvent en manquer au niveau des interrupteurs. Vérifiez avec un multimètre ou faites-le vérifier par un électricien.

Pour les chauffe-eau et radiateurs, le neutre est quasiment toujours présent au tableau ou au boîtier de raccordement de l'appareil.

Matériel nécessaire

• Un Shelly Plus 1PM
• Un tournevis plat et un cruciforme
• Un multimètre (recommandé pour vérifier les tensions avant câblage)
• Un testeur de tension sans contact (fortement conseillé)
• Wago ou dominos de connexion (si extension de câbles nécessaire)
• Un smartphone pour la configuration initiale

Consigne de sécurité absolue : coupez le disjoncteur du circuit concerné avant toute intervention. Vérifiez l'absence de tension avec le testeur sans contact avant de toucher les fils. Le 230 V tue — ne prenez aucun risque.

Câblage pas-à-pas — les trois schémas FR

Identification des bornes du Shelly Plus 1PM

Le module dispose de quatre bornes principales :

• L : Phase (fil rouge/brun — 230 V)
• N : Neutre (fil bleu)
• O : Sortie vers la charge (lampe, radiateur, chauffe-eau)
• SW : Entrée interrupteur mural (optionnelle)

Cas 1 — Interrupteur d'éclairage simple

C'est la configuration la plus fréquente. Le Shelly se place derrière l'interrupteur existant :

1. Coupez le disjoncteur du circuit. Vérifiez l'absence de tension.
2. Ouvrez la boîte d'interrupteur. Identifiez les fils : phase (rouge/brun), neutre (bleu), retour de charge (souvent rouge/brun également).
3. Connectez la phase à la borne L du Shelly.
4. Connectez le neutre à la borne N.
5. Connectez le retour de charge (vers la lampe) à la borne O.
6. Connectez l'un des fils de l'interrupteur à la borne SW. L'autre fil de l'interrupteur rejoint la phase (L) — le Shelly détecte la fermeture du circuit.
7. Remettez le disjoncteur. Le voyant LED du Shelly clignote (mode recherche WiFi).

Dans cette configuration, l'interrupteur mural continue à fonctionner normalement — il envoie un signal logique au Shelly qui bascule le relais. Plus de "beurre coupé" si Home Assistant décide d'allumer la lumière quand l'interrupteur est en position basse.

Cas 2 — Radiateur électrique (contrôle direct)

Pour un radiateur avec fil pilote, le Shelly se place dans la boîte de dérivation ou directement au tableau, en série sur la phase :

1. Coupez le disjoncteur du circuit radiateur.
2. Repérez le câble d'alimentation du radiateur (phase + neutre).
3. Phase secteur → borne L du Shelly.
4. Neutre secteur → borne N du Shelly.
5. Borne O → phase vers le radiateur.
6. Neutre secteur → neutre du radiateur (connexion directe, ne passe pas par le Shelly).
7. Borne SW laissée libre (pas d'interrupteur mural sur ce circuit).

Pour les radiateurs à fil pilote, il existe une configuration spécifique avec une diode pour envoyer les ordres (confort, éco, hors-gel). Ce sujet dépasse le cadre de cet article — le Shelly gère bien le tout-ou-rien sur la phase, ce qui suffit pour les usages simples.

Cas 3 — Chauffe-eau électrique

Le Shelly s'installe en série sur le circuit d'alimentation du chauffe-eau. Si votre chauffe-eau est raccordé via un programmateur mécanique, remplacez-le par le Shelly :

1. Coupez le disjoncteur dédié au chauffe-eau (généralement un 20A bipolaire au tableau).
2. Connectez la phase secteur à la borne L.
3. Connectez le neutre à la borne N.
4. Borne O → phase vers la résistance du chauffe-eau.
5. Neutre vers le chauffe-eau directement (bypass du Shelly sur le neutre).

Note importante : le chauffe-eau standard fait 1 500 W à 2 000 W (6,5A à 8,7A). Le Shelly Plus 1PM supporte 16A — il est largement dimensionné. Vérifiez néanmoins que votre circuit est protégé par un disjoncteur adapté.

Première mise en route — configuration WiFi

Au premier démarrage, le Shelly crée un réseau WiFi temporaire de la forme ShellyPlus1PM-XXXXXXXXXXXX. Deux méthodes de configuration :

Via l'application Shelly (recommandé)

1. Téléchargez l'application "Shelly Smart Control" (Android / iOS).
2. Dans l'app, touchez "Ajouter un appareil" → "Via Wi-Fi" ou "Via Bluetooth".
3. Suivez l'assistant : entrez le nom et le mot de passe de votre réseau WiFi 2,4 GHz. Attention, le Shelly ne supporte pas le WiFi 5 GHz.
4. L'app détecte le Shelly, applique la configuration, et le module rejoint votre réseau.

Via l'interface web (alternatif)

1. Connectez votre smartphone au réseau WiFi ShellyPlus1PM-XXXX.
2. Ouvrez un navigateur et allez sur 192.168.33.1.
3. Dans l'interface web, allez dans Réseau → WiFi → Configurez votre réseau.
4. Sauvegardez — le Shelly redémarre et rejoint votre WiFi.

Une fois connecté à votre réseau, attribuez une IP fixe au Shelly dans votre box/routeur (via l'adresse MAC). Cela évite que son IP change et simplifie la gestion dans Home Assistant.

Intégration Home Assistant — auto-découverte en 2 clics

La Shelly integration est native dans Home Assistant. Le support complet des appareils Gen2 (Shelly Plus) a été introduit dans la version 2022.11. Elle fonctionne entièrement en local via le protocole mDNS — aucun cloud Shelly requis, aucun compte à créer.

Auto-découverte

Si votre Home Assistant et votre Shelly sont sur le même réseau local, HA détecte automatiquement le module dans la rubrique Appareil détecté :

1. Ouvrez Home Assistant → Paramètres → Appareils et services.
2. Dans la section "Découverts", le Shelly Plus 1PM apparaît avec son nom réseau.
3. Cliquez sur "Configurer" → confirmez le raccordement.
4. Assignez-lui une zone (pièce) si vous le souhaitez.

Ajout manuel (si la découverte ne fonctionne pas)

1. Paramètres → Appareils et services → Ajouter une intégration.
2. Recherchez "Shelly" → sélectionnez l'intégration.
3. Entrez l'adresse IP du module (ou son nom mDNS, ex: shellyplus1pm-xxxx.local).

Une fois configuré, Home Assistant crée automatiquement les entités suivantes :

• switch.shelly_plus_1pm_xxxx — commutateur ON/OFF
• sensor.shelly_plus_1pm_xxxx_power — puissance instantanée (W)
• sensor.shelly_plus_1pm_xxxx_energy — énergie cumulée (kWh)
• sensor.shelly_plus_1pm_xxxx_voltage — tension (V)
• sensor.shelly_plus_1pm_xxxx_current — courant (A)
• sensor.shelly_plus_1pm_xxxx_temperature — température interne du module

Toutes ces entités sont disponibles immédiatement dans les automatisations, les tableaux de bord Lovelace et le Energy Dashboard.

Mesure de consommation et Energy Dashboard

C'est l'une des fonctionnalités les plus utiles du 1PM par rapport aux modules sans mesure. Home Assistant peut intégrer les données de consommation directement dans son tableau de bord Énergie.

Configuration dans le tableau de bord Énergie

1. Paramètres → Tableaux de bord → Énergie.
2. Sous "Consommation individuelle des appareils", cliquez sur "Ajouter un appareil".
3. Sélectionnez le sensor kWh de votre Shelly (ex: sensor.shelly_chauffe_eau_energy).
4. Attribuez un nom lisible ("Chauffe-eau cuisine").

Après quelques jours, vous disposez d'un historique de consommation par appareil avec coût estimé (en configurant votre tarif électrique dans Home Assistant). Pour aller plus loin sur le suivi énergétique global, lisez notre guide sur le tableau de bord énergie Home Assistant avec Linky et Shelly EM.

Automations utiles — deux exemples concrets

Automation 1 — Chauffe-eau en heures creuses

Si vous êtes en tarif heures creuses EDF, cette automation allume le chauffe-eau à l'heure creuse et l'éteint en heure pleine. Adaptez les heures à votre contrat (vérifiables sur votre facture EDF ou dans les données Linky).

alias: Chauffe-eau heures creuses
description: Allume le chauffe-eau aux heures creuses uniquement
triggers:
  - trigger: time
    at: "22:30:00"
  - trigger: time
    at: "06:30:00"
actions:
  - choose:
      - conditions:
          - condition: time
            after: "22:30:00"
            before: "06:30:00"
        sequence:
          - action: switch.turn_on
            target:
              entity_id: switch.shelly_chauffe_eau
      - conditions:
          - condition: time
            after: "06:30:00"
        sequence:
          - action: switch.turn_off
            target:
              entity_id: switch.shelly_chauffe_eau
mode: single

Pour une intégration fine avec les heures creuses Linky réelles (qui peuvent décaler d'un jour selon les jours fériés), combinez avec l'intégration Lixee ZLinky — notre guide d'installation couvre ce point en détail.

Automation 2 — Alerte dépassement de puissance

Utile pour détecter un radiateur qui ne s'éteint pas ou une résistance de chauffe-eau défaillante qui consomme en permanence :

alias: Alerte conso anormale chauffe-eau
description: Notifie si le chauffe-eau consomme plus de 2h consécutives
triggers:
  - trigger: numeric_state
    entity_id: sensor.shelly_chauffe_eau_power
    above: 1500
    for:
      hours: 2
actions:
  - action: notify.mobile_app_votre_telephone
    data:
      title: "Alerte chauffe-eau"
      message: "Le chauffe-eau tourne depuis plus de 2h — vérifiez le thermostat."
mode: single

FAQ — les questions fréquentes

Le Shelly Plus 1PM fonctionne-t-il sans neutre ?

Non. Le neutre est indispensable pour alimenter l'électronique du module. Si votre installation ne dispose pas du neutre à l'emplacement prévu, Shelly propose des modèles dédiés sans neutre : le Shelly 1L Gen3 (un circuit d'éclairage) ou le Shelly 2L Gen3 (deux circuits indépendants). Ces modules se passent de neutre en faisant circuler un micro-courant dans la charge — ils sont réservés à l'éclairage et incompatibles avec les charges résistives (radiateur, chauffe-eau).

Quelle est la différence entre le Plus 1PM, le 2PM et le 1PM Mini ?

• Plus 1PM : 1 canal, 16A, mesure de puissance — l'article que vous lisez
• Plus 2PM : 2 canaux indépendants, 10A par canal, mesure de puissance sur chacun — idéal pour les volets roulants ou deux charges séparées
• 1PM Mini Gen3 : identique au Plus 1PM mais format ultra-compact (29 × 35 × 16 mm) — pour les boîtes très encombrées, limite de 8A

Si votre installation principale demande plutôt un coordinateur Zigbee qu'un module WiFi, consultez notre comparatif des meilleurs coordinateurs Zigbee pour Home Assistant.

Le Shelly fonctionne-t-il en va-et-vient ?

Oui, avec une configuration spécifique. Dans l'interface web du Shelly (ou via HA), passez le mode de l'entrée SW de "Momentary" à "Detached" (découplé). Chaque appui sur n'importe quel interrupteur envoie un signal au Shelly qui bascule l'état du relais, quel que soit la position physique des boutons. Pour le va-et-vient, les deux interrupteurs sont connectés en parallèle sur la borne SW.

Comment mettre le firmware Shelly à jour ?

Via l'application Shelly Smart Control : onglet Appareil → bouton Mise à jour si disponible. Via l'interface web locale : 192.168.x.x → Paramètres → Mises à jour des micrologiciels. Home Assistant peut également déclencher la mise à jour depuis le panneau Appareils si vous activez l'option dans l'intégration Shelly.

Est-il possible d'utiliser le Shelly sans cloud ?

Oui, et c'est l'un de ses avantages majeurs. Une fois configuré sur votre réseau WiFi, vous pouvez désactiver complètement le cloud Shelly dans l'interface web (Paramètres → Cloud → Désactiver). La communication avec Home Assistant passe uniquement par votre réseau local. Pas de données envoyées à Shelly, pas de dépendance à un serveur externe.
